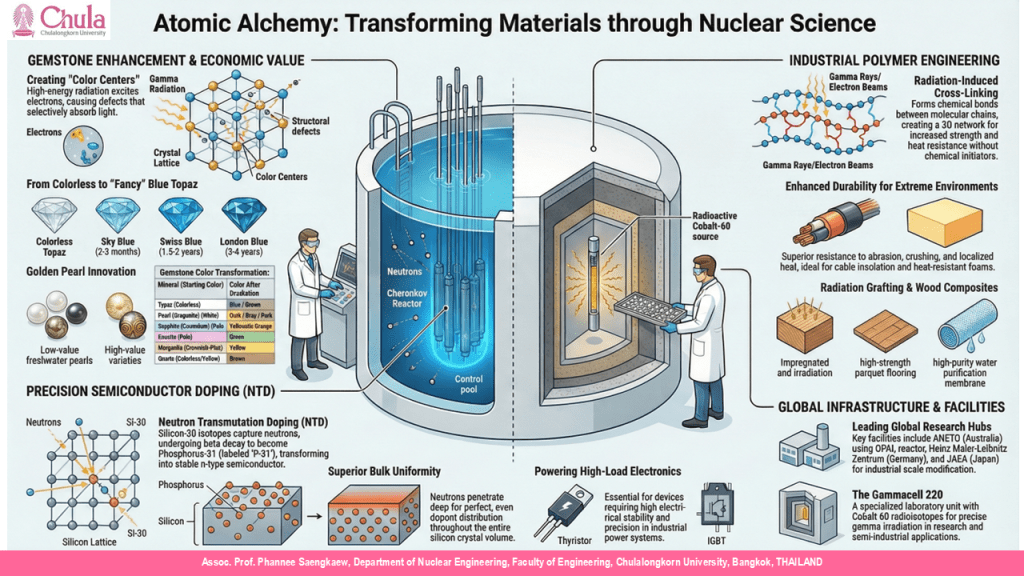

Atomic Alchemy: Transforming Materials through Nuclear Science

1. Introduction: From Radiation Interaction to Materials Innovation

The application of nuclear science in materials engineering represents a transformative approach in which radiation is used as a precise tool for modifying matter at the atomic scale. Unlike conventional thermal or chemical processing techniques, which rely on diffusion and bulk reactions, radiation introduces energy directly into atomic and electronic structures, enabling highly controlled and non-equilibrium modifications.

This capability allows materials to be engineered with tailored properties without significantly altering their overall chemical composition. As a result, radiation-based techniques provide unique pathways for enhancing performance, creating new functionalities, and extending material lifetimes. The conceptual framework underlying this approach can be viewed as a transformation chain linking radiation sources to atomic interactions, defect formation, and ultimately to engineering applications.

2. Radiation Sources and Irradiation Infrastructure

Radiation-induced material modification relies on controlled irradiation environments provided by specialized facilities. Two primary categories of radiation sources are employed: neutron sources and photon or charged-particle sources.

Research reactors serve as intense neutron sources, where neutrons generated by nuclear fission are moderated to thermal energies. Due to their neutral charge, neutrons can penetrate deeply into materials, enabling uniform bulk interactions and nuclear transmutation processes. In contrast, gamma irradiation facilities, typically based on cobalt-60 sources, and electron beam accelerators provide high-energy photons or electrons that interact primarily through ionization and excitation mechanisms.

These systems differ not only in interaction mechanisms but also in their industrial roles. Reactor-based irradiation is commonly used for bulk modification and transmutation processes, whereas gamma and electron beam systems are widely employed in industrial processing due to their scalability and controllability.

Such facilities are operated globally in leading research and industrial institutions, including ANSTO and JAEA, reflecting the integration of nuclear technologies into modern materials engineering.

—-Infrastructure and Facilities: Enabling Large-Scale Applications

The implementation of radiation-based material modification relies on specialized infrastructure.

——Research Reactors

• Provide intense neutron flux
• Enable processes such as NTD
• Support materials research and irradiation studies

——Gamma Irradiation Facilities

• Use radioisotopes such as Cobalt-60
• Provide controlled, uniform gamma radiation
• Suitable for industrial-scale processing

A notable example is the Gammacell 220, a compact irradiation system used for:

• Research applications
• Semi-industrial material modification

Globally, leading facilities (e.g., in Australia, Germany, and Japan) demonstrate how nuclear infrastructure supports industrial-scale material innovation.

3. Fundamental Mechanisms of Radiation–Matter Interaction

The modification of materials by radiation originates from fundamental interactions between energetic particles and matter. These interactions can be broadly classified into three categories: atomic displacement, ionization, and nuclear reactions.

Atomic displacement occurs when the energy transferred from radiation exceeds the displacement threshold energy, typically on the order of tens of electron volts. Under such conditions, atoms are ejected from their lattice sites, forming vacancy–interstitial pairs known as Frenkel defects. In high-energy environments, primary knock-on atoms can initiate displacement cascades, generating large numbers of defects within localized regions.

Ionization involves the excitation or removal of electrons, producing electron–hole pairs that influence electrical and optical properties. This mechanism is particularly important in insulators and semiconductors.

In neutron irradiation, nuclear reactions such as neutron capture can lead to transmutation, changing one element into another within the material. This process enables atomic-scale compositional modification that cannot be achieved through conventional chemical methods.   These mechanisms collectively form the basis of defect engineering, in which controlled introduction of defects is used to tailor material properties.

4. Electronic Structure Control: The Case of Gemstone Coloration

One of the most illustrative applications of defect engineering is found in gemstone coloration. In crystalline insulating materials such as topaz, radiation induces the formation of color centers—defects that introduce localized electronic states within the band gap.

These defect states alter the absorption of visible light, resulting in changes in color without modifying the material’s chemical composition. The specific color produced depends on the type and concentration of defects, which can be controlled through irradiation dose and subsequent thermal treatment.

This example demonstrates a direct relationship between atomic-scale defect formation and macroscopic optical properties, highlighting how radiation can be used to engineer electronic structure and enhance economic value.

5. Electrical Property Control: From Neutron Transmutation Doping to Ion Implantation

In semiconductor materials, radiation-induced processes enable precise control of electrical properties through defect and impurity engineering. Neutron transmutation doping (NTD) is a notable technique in which neutron capture reactions convert specific isotopes into electrically active dopants, producing highly uniform doping throughout the bulk material.

Complementing this approach, ion implantation provides precise spatial control of dopant distribution by accelerating ions into the material. The depth and concentration profiles are determined by ion energy and stopping mechanisms, allowing for nanoscale control of electronic properties.

Together, these techniques illustrate two complementary strategies: bulk uniform modification and localized precision engineering, both of which are essential in modern semiconductor device fabrication.

6. Radiation-Induced Modification of Polymers: From Molecular Mechanisms to Engineering Properties

Radiation-induced modification of polymeric materials provides a compelling example of how molecular-scale interactions can be translated into macroscopic engineering performance. Unlike crystalline solids, polymers consist of long-chain molecular structures, and radiation interacts primarily with covalent bonds rather than lattice sites.

Exposure to ionizing radiation results in bond cleavage and the formation of reactive free radicals. These radicals undergo competing reactions—cross-linking and chain scission—which determine the final material properties. Cross-linking produces a three-dimensional network that enhances strength, thermal stability, and chemical resistance, whereas chain scission reduces molecular weight and leads to embrittlement.

The balance between these processes depends on polymer chemistry and irradiation conditions, typically within the kilogray dose range. This relationship establishes a direct link between molecular transformations and engineering performance, enabling tailored material design for applications such as insulation, medical devices, and high-performance components.

7. Defect Engineering at the Nanoscale: Advanced Materials and Emerging Technologies

Advances in radiation processing have extended defect engineering into the nanoscale and quantum domains. At this level, defects are not merely imperfections but functional elements that define material behavior.

Examples include nanopore formation using high-energy ion tracks and nitrogen–vacancy centers in diamond, which exhibit quantum properties suitable for sensing and information processing. These developments illustrate a shift from modifying existing properties to creating entirely new functionalities.

Radiation thus becomes a tool for constructing materials with engineered behavior at the most fundamental level.

Scale	Process	Outcome
Atomic	Radiation interaction, defect formation	Modified electronic/structural states
Microstructural	Doping, cross-linking, grafting	Controlled material properties
Macroscopic	Functional performance	Industrial and commercial applications

8. Radiation Measurement and Process Control: The Informational Infrastructure of Engineering Systems

The application of radiation in materials engineering requires precise measurement and control. Radiation fields are inherently invisible, and their effects must be quantified through reliable measurement systems.

Key parameters such as absorbed dose, dose rate, and energy distribution determine the extent of material modification. These measurements are integrated into feedback control systems that regulate irradiation conditions in real time.

Dose uniformity is a critical factor, particularly in industrial processes, as variations can lead to inconsistent material properties. Therefore, radiation measurement systems play a central role in process validation, quality assurance, and reproducibility.

These systems function as an informational infrastructure that links fundamental physical interactions to controlled engineering outcomes.

9. A Multi-Scale System Perspective: Linking Atomic Processes to Engineering Applications

Radiation-induced material modification is inherently a multi-scale phenomenon. Atomic-level interactions produce defects that evolve into microstructural changes, which in turn determine macroscopic material properties.

This progression can be summarized as:

Radiation → Interaction → Defect Formation → Structural Evolution → Material Properties → Application

Understanding and controlling each stage of this chain is essential for designing materials with desired performance characteristics. Measurement and control systems provide the necessary feedback to manage this process across scales.

10. Conclusion: Nuclear Science as an Enabling Platform for Advanced Material Design

Nuclear science provides a powerful framework for material design by enabling precise control over atomic and microstructural processes. Radiation can be used both to enhance material properties and to induce degradation, requiring careful balance and control.

By integrating fundamental physics with measurement and control systems, radiation-based techniques enable the development of advanced materials for a wide range of applications, including electronics, energy systems, healthcare, and emerging quantum technologies.

In this context, nuclear science serves as a foundational technology for materials innovation, bridging the gap between fundamental interactions and practical engineering solutions.

การปรับปรุงวัสดุด้วยรังสี: (Radiation-Induced Material Modification)

1. บทนำ: จากการทำอันตรกิริยาของรังสีสู่การออกแบบวัสดุ

การประยุกต์ใช้วิทยาศาสตร์นิวเคลียร์ในงานวิศวกรรมวัสดุเป็นหนึ่งในแนวทางที่สำคัญในการขยายขอบเขตของการควบคุมสมบัติของวัสดุในระดับที่ลึกที่สุด กล่าวคือ ระดับอะตอมและอิเล็กตรอน แตกต่างจากกระบวนการแบบดั้งเดิมซึ่งอาศัยกลไกการแพร่ ปฏิกิริยาเคมีหรือการเปลี่ยนแปลงทางความร้อน ซึ่งมักถูกจำกัดโดยสมดุลทางอุณหพลศาสตร์

ในกระบวนการที่อาศัยรังสี พลังงานจากรังสีจะถูกถ่ายโอนเข้าสู่สสารโดยตรง ทำให้เกิดกระบวนการที่ไม่อยู่ในสมดุล (non-equilibrium processes) ซึ่งสามารถสร้างการเปลี่ยนแปลงที่ไม่สามารถเกิดขึ้นได้ภายใต้สภาวะปกติ แนวทางนี้จึงเปิดโอกาสให้สามารถ “ออกแบบวัสดุ” โดยอาศัยการควบคุมการทำอันตรกิริยาระดับจุลภาค การดัดแปรวัสดุด้วยรังสีสามารถมองในเชิงระบบได้ว่าเป็น “ห่วงโซ่การแปรสภาพ (transformation chain)” ซึ่งเริ่มต้นจากแหล่งกำเนิดรังสี ผ่านกระบวนการการทำอันตรกิริยากับสสาร การก่อให้เกิดตำหนิในโครงสร้าง การเปลี่ยนแปลงโครงสร้างจุลภาค และนำไปสู่การเปลี่ยนแปลงสมบัติในระดับมหภาคที่สามารถนำไปใช้ประโยชน์ได้

แนวคิดนี้สะท้อนให้เห็นถึงบทบาทของวิทยาศาสตร์นิวเคลียร์ในฐานะ “เครื่องมือเชิงวิศวกรรม” ที่สามารถเชื่อมโยงฟิสิกส์พื้นฐานเข้ากับการออกแบบวัสดุและระบบเทคโนโลยีขั้นสูงได้อย่างเป็นระบบ

2. แหล่งกำเนิดรังสีและโครงสร้างพื้นฐานของการฉายรังสี

การดัดแปรวัสดุด้วยรังสีจำเป็นต้องอาศัยแหล่งกำเนิดรังสีที่สามารถควบคุมได้ทั้งในด้านพลังงาน ชนิดของรังสี และความเข้มของรังสี โดยทั่วไปสามารถแบ่งแหล่งกำเนิดออกเป็นสองกลุ่มหลัก ได้แก่ แหล่งนิวตรอน และแหล่งโฟตอนหรืออนุภาคมีประจุ

เครื่องปฏิกรณ์นิวเคลียร์วิจัยเป็นแหล่งกำเนิดนิวตรอนที่สำคัญ ซึ่งนิวตรอนที่เกิดจากปฏิกิริยาฟิชชันจะถูกหน่วงพลังงานจนเป็นนิวตรอนความร้อน (thermal neutrons) ที่เหมาะสมต่อการเกิดอันตรกิริยากับนิวเคลียสของอะตอม เนื่องจากนิวตรอนไม่มีประจุไฟฟ้า จึงสามารถแทรกทะลุผ่านวัสดุได้ลึก ส่งผลให้สามารถเกิดการดัดแปรในระดับปริมาตรได้อย่างสม่ำเสมอ

ในขณะเดียวกัน แหล่งรังสีแกมมา เช่น โคบอลต์-60 และเครื่องเร่งอนุภาค (electron accelerators) จะให้โฟตอนหรืออิเล็กตรอนพลังงานสูง ซึ่งมีการทำอันตรกิริยาผ่านการก่อให้เกิดไอออนเป็นหลัก การถ่ายเทพลังงานในลักษณะนี้เหมาะสำหรับการดัดแปรวัสดุในระดับอุตสาหกรรม เนื่องจากสามารถควบคุมปริมาณรังสี อัตราปริมาณรังสี และรูปแบบการฉายได้อย่างแม่นยำ

ความแตกต่างของแหล่งกำเนิดรังสีจึงไม่ใช่เพียงในเชิงชนิดของรังสี แต่ยังสะท้อนถึง “กลไกการการทำอันตรกิริยา” และ “ขอบเขตของการดัดแปร” ที่สามารถเกิดขึ้นได้ในวัสดุ ซึ่งเป็นปัจจัยสำคัญในการเลือกใช้เทคโนโลยีให้เหมาะสมกับการใช้งาน

การดัดแปรวัสดุด้วยรังสีในระดับที่สามารถนำไปใช้ได้จริง ไม่ว่าจะเป็นในงานวิจัยขั้นสูงหรือในระดับอุตสาหกรรม จำเป็นต้องอาศัย โครงสร้างพื้นฐานทางนิวเคลียร์ที่มีความเฉพาะทางสูง (specialized nuclear infrastructure) ซึ่งสามารถให้แหล่งกำเนิดรังสีที่มีความเข้ม (intensity) เสถียรภาพ (stability) และความสามารถในการควบคุม (controllability) ได้อย่างแม่นยำ

โครงสร้างพื้นฐานเหล่านี้ไม่เพียงทำหน้าที่เป็นแหล่งกำเนิดรังสีเท่านั้น แต่ยังเป็นระบบที่ผสานรวมระหว่าง

• ฟิสิกส์ของรังสี
• วิศวกรรมระบบ
• การควบคุมกระบวนการ
• และมาตรฐานความปลอดภัย

เพื่อให้สามารถแปลงอันตรกิริยาระดับอะตอมไปสู่ผลลัพธ์ในระดับการใช้งานจริงได้อย่างมีประสิทธิภาพ

• เครื่องปฏิกรณ์วิจัย (Research Reactors): แหล่งนิวตรอนสำหรับการดัดแปรเชิงปริมาตร

เครื่องปฏิกรณ์วิจัยเป็นโครงสร้างพื้นฐานหลักที่ให้ ฟลักซ์นิวตรอนสูง (high neutron flux) ซึ่งเป็นเงื่อนไขสำคัญสำหรับกระบวนการดัดแปรวัสดุในระดับลึกและสม่ำเสมอ

คุณลักษณะสำคัญ ได้แก่

• ความสามารถในการให้ฟลักซ์นิวตรอนในระดับสูงอย่างต่อเนื่อง
• การควบคุมสภาวะการฉายรังสี (irradiation conditions) เช่น เวลา อุณหภูมิ และสเปกตรัมพลังงาน
• ความสามารถในการทะลุผ่านวัสดุของนิวตรอน ซึ่งทำให้เกิดการดัดแปรแบบ ปริมาตร (bulk modification) ไม่ใช่เพียงผิวหน้า

หนึ่งในกระบวนการที่สำคัญคือ การเจือสารด้วยนิวตรอน (Neutron Transmutation Doping: NTD) ซึ่งอาศัยปฏิกิริยานิวเคลียร์ในการเปลี่ยนธาตุภายในผลึก เช่น การเปลี่ยน Si-30 เป็น P-31 เพื่อสร้างสารกึ่งตัวนำชนิด n-type

ผลลัพธ์ที่ได้คือ

• การกระจายตัวของสารเจือ (dopant distribution) ที่สม่ำเสมอสูง
• การควบคุมสมบัติทางไฟฟ้าในระดับผลึกทั้งก้อน
• ความสามารถในการผลิตวัสดุสำหรับอุปกรณ์กำลังสูง (power electronics)

นอกจากนี้ เครื่องปฏิกรณ์วิจัยยังรองรับ

• การศึกษาความเสียหายจากรังสี (radiation damage)
• การวิเคราะห์สมบัติวัสดุหลังการฉายรังสี
• การพัฒนาเทคโนโลยีวัสดุขั้นสูง

• สถานีฉายรังสีแกมมา (Gamma Irradiation Facilities): ระบบสำหรับการประมวลผลระดับอุตสาหกรรม

สถานีฉายรังสีแกมมาเป็นโครงสร้างพื้นฐานที่ใช้ รังสีโฟตอนพลังงานสูงจากไอโซโทปกัมมันตรังสี เช่น โคบอลต์-60 (Cobalt-60) ซึ่งเหมาะสำหรับการดัดแปรวัสดุในระดับอุตสาหกรรม

คุณลักษณะสำคัญของระบบ ได้แก่

• การให้สนามรังสีที่มีความสม่ำเสมอ (uniform dose distribution)
• ความสามารถในการควบคุมปริมาณรังสี (dose control) อย่างแม่นยำ
• การรองรับกระบวนการแบบต่อเนื่อง (continuous processing)

กระบวนการที่สำคัญ ได้แก่

• การเชื่อมโยงโครงสร้างพอลิเมอร์ (radiation-induced cross-linking)
• การกราฟต์พอลิเมอร์ (radiation grafting)
• การปรับปรุงสมบัติเชิงกลและความทนทาน

ข้อได้เปรียบสำคัญคือ ไม่จำเป็นต้องใช้สารเคมีตัวเริ่มปฏิกิริยา (chemical initiators) จึงเป็นกระบวนการที่สะอาด (clean process) และควบคุมได้ง่าย

• ตัวอย่าง ระบบ: Gammacell 220

ระบบ Gammacell 220 เป็นตัวอย่างของเครื่องฉายรังสีแบบห้องปฏิบัติการที่มีขนาดกะทัดรัด แต่มีความสามารถในการให้รังสีที่แม่นยำ

การใช้งานหลัก ได้แก่

• งานวิจัยเชิงทดลอง (controlled laboratory irradiation)
• การศึกษากลไกการดัดแปรวัสดุ
• การพัฒนากระบวนการก่อนขยายสู่ระดับอุตสาหกรรม (scale-up)

ระบบลักษณะนี้จึงทำหน้าที่เป็น สะพานเชื่อม (bridge) ระหว่าง  งานวิจัยพื้นฐาน → การประยุกต์ใช้งานจริง

บทบาทในระดับสากล

ในระดับสากล โครงสร้างพื้นฐานด้านการฉายรังสีได้รับการพัฒนาอย่างต่อเนื่องในหน่วยงานชั้นนำ เช่น ANSTO (ออสเตรเลีย), JAEA (ญี่ปุ่น) และ เยอรมนี ซึ่งมีบทบาทสำคัญในการวิจัยและถ่ายทอดเทคโนโลยีสู่ภาคอุตสาหกรรม แสดงให้เห็นว่าโครงสร้างพื้นฐานทางนิวเคลียร์สามารถรองรับ

• การผลิตระดับอุตสาหกรรม
• การพัฒนาเทคโนโลยีวัสดุขั้นสูง
• และการสร้างมูลค่าทางเศรษฐกิจ

กล่าวได้ว่า  โครงสร้างพื้นฐานทำหน้าที่เป็นปัจจัยเอื้อให้เกิดขึ้นได้ของนวัตกรรมวัสดุ

3. กลไกพื้นฐานของการทำอันตรกิริยาระหว่างรังสีกับสสาร

กลไกพื้นฐานของการดัดแปรวัสดุด้วยรังสีสามารถอธิบายได้ผ่านการถ่ายเทพลังงานจากรังสีไปยังองค์ประกอบของสสาร ซึ่งก่อให้เกิดกระบวนการสำคัญสามประการ ได้แก่ การกระจัดของอะตอม การก่อให้เกิดไอออน และปฏิกิริยานิวเคลียร์

การกระจัดของอะตอม (atomic displacement) เกิดขึ้นเมื่อพลังงานที่ถ่ายโอนจากรังสีสูงกว่าค่าพลังงานวิกฤต (displacement threshold energy) ซึ่งโดยทั่วไปอยู่ในช่วงประมาณ 20–40 eV สำหรับวัสดุหลายชนิด เมื่ออะตอมถูกผลักออกจากตำแหน่งสมดุล จะเกิดตำหนิคู่แบบ Frenkel ซึ่งประกอบด้วยช่องว่างและอะตอมแทรก

ในกรณีของอนุภาคพลังงานสูง อะตอมที่ถูกกระแทกครั้งแรก (primary knock-on atom; PKA) สามารถมีพลังงานสูงพอที่จะก่อให้เกิดการชนต่อเนื่อง หรือ displacement cascade ซึ่งสร้างตำหนิจำนวนมากภายในบริเวณขนาดนาโนเมตรในช่วงเวลาสั้นมาก การสะสมของความเสียหายจากรังสีสามารถอธิบายได้ด้วยพารามิเตอร์ displacements per atom (dpa) ซึ่งเป็นตัวชี้วัดเชิงปริมาณของระดับความเสียหาย

ในขณะเดียวกัน การก่อให้เกิดไอออน (ionization) เป็นกระบวนการที่รังสีถ่ายเทพลังงานให้กับอิเล็กตรอน ทำให้เกิด electron–hole pairs ซึ่งมีบทบาทสำคัญต่อสมบัติทางไฟฟ้าและแสง โดยเฉพาะในวัสดุฉนวนและสารกึ่งตัวนำ

สำหรับนิวตรอน กลไกที่สำคัญเพิ่มเติมคือปฏิกิริยานิวเคลียร์ เช่น การดูดกลืนนิวตรอน ซึ่งอาจนำไปสู่การเปลี่ยนชนิดของธาตุ (transmutation) ภายในวัสดุ

กระบวนการทั้งหมดนี้นำไปสู่การเกิดตำหนิที่สามารถควบคุมได้ ซึ่งเป็นพื้นฐานของแนวคิด defect engineering ที่ใช้ตำหนิเป็นเครื่องมือในการปรับสมบัติของวัสดุ

4. การควบคุมโครงสร้างจัดเรียงตัวอิเล็กตรอน (Electron Configurations): กรณีศึกษาอัญมณี

ในวัสดุฉนวนผลึก เช่น อัญมณี สมบัติทางแสงถูกกำหนดโดยโครงสร้างจัดเรียงตัวอิเล็กตรอนเป็นหลัก การเกิดตำหนิจากรังสีสามารถสร้างระดับพลังงานใหม่ภายใน band gap ซึ่งเรียกว่า ศูนย์สี (color centers)

ศูนย์สีเหล่านี้เกิดจากการดักจับอิเล็กตรอนหรือโฮลในตำแหน่งตำหนิ ทำให้เกิดระดับพลังงานเฉพาะที่สามารถดูดกลืนแสงในช่วงความยาวคลื่นที่กำหนด ส่งผลให้สีของวัสดุเปลี่ยนแปลงไป

การควบคุมปริมาณรังสีและกระบวนการอบความร้อนภายหลังช่วยให้สามารถควบคุมชนิดและความเข้มของศูนย์สีได้อย่างแม่นยำ ตัวอย่างเช่น การเปลี่ยนโทแพซไม่มีสีให้เป็นโทแพซสีฟ้าในระดับต่าง ๆ

กรณีนี้แสดงให้เห็นถึงความเชื่อมโยงโดยตรงระหว่าง

ตำหนิระดับอะตอม → โครงสร้างจัดเรียงอิเล็กตรอน → การดูดกลืนแสง → สมบัติทางแสง → มูลค่าทางเศรษฐกิจ

5. การควบคุมสมบัติทางไฟฟ้า: จาก Neutron Transmutation Doping (NTD) สู่ Ion Implantation

ในวัสดุสารกึ่งตัวนำ การควบคุมสมบัติทางไฟฟ้าถือเป็นหัวใจสำคัญของการออกแบบอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ เนื่องจากสมบัติการนำไฟฟ้า การเคลื่อนที่ของตัวพา (carrier mobility) และพฤติกรรมของรอยต่อ (junction behavior) ล้วนขึ้นอยู่กับชนิด ความเข้มข้น และการกระจายตัวของสารเจือ (dopants) ภายในวัสดุ

ในบริบทนี้ เทคโนโลยีนิวเคลียร์และเทคโนโลยีรังสีมีบทบาทสำคัญในการควบคุมโครงสร้างและองค์ประกอบในระดับอะตอม โดยเฉพาะผ่านสองแนวทางหลัก ได้แก่ Neutron Transmutation Doping (NTD) และ Ion Implantation ซึ่งเป็นเทคนิคที่มีลักษณะเสริมกันทั้งในด้านกลไกและขอบเขตการควบคุม

• หลักการของ Neutron Transmutation Doping (NTD)

เทคนิค NTD อาศัยปฏิกิริยานิวเคลียร์ระหว่างนิวตรอนกับนิวเคลียสของอะตอมภายในวัสดุ โดยในกรณีของซิลิคอน ไอโซโทปซิลิคอน-30 จะดูดกลืนนิวตรอนและเปลี่ยนเป็นซิลิคอน-31 ซึ่งไม่เสถียร และสลายตัวแบบเบตาให้กลายเป็นฟอสฟอรัส-31 ซึ่งทำหน้าที่เป็นสารเจือชนิด donor

กระบวนการนี้สามารถเขียนในรูปแบบสมการได้ดังนี้:

Si-30 + n → Si-31 → P-31 + β⁻

ฟอสฟอรัสที่เกิดขึ้นจะถูกฝังตัวอยู่ในตำแหน่งของผลึกเดิม ส่งผลให้เกิดการโดปแบบ n-type โดยมีความสม่ำเสมอสูงทั่วทั้งปริมาตรของวัสดุ

• จุดเด่นของ NTD: ความสม่ำเสมอในระดับปริมาตร

ข้อได้เปรียบที่สำคัญที่สุดของ NTD คือ ความสม่ำเสมอของการกระจายตัวของสารเจือ (bulk uniformity) ซึ่งเกิดจากคุณสมบัติของนิวตรอนที่สามารถแทรกทะลุวัสดุได้ลึกโดยไม่ถูกรบกวนจากอิเล็กตรอน

ผลที่ตามมาคือ:

• การกระจายตัวของ dopant มีลักษณะ isotropic และ homogeneous
• ไม่มี gradient ของความเข้มข้นเหมือนใน diffusion doping
• ลดปัญหา hotspot และ current crowding

คุณสมบัตินี้มีความสำคัญอย่างยิ่งในอุปกรณ์อิเล็กทรอนิกส์กำลัง เช่น

• thyristors
• power diodes
• IGBT (Insulated Gate Bipolar Transistor)

ซึ่งต้องการความสม่ำเสมอของสนามไฟฟ้าและความเสถียรในการทำงานภายใต้กระแสและแรงดันสูง

• ข้อจำกัดและการควบคุมใน NTD

แม้ว่า NTD จะมีข้อดีในด้านความสม่ำเสมอ แต่กระบวนการนี้ยังมีข้อจำกัดที่สำคัญ ได้แก่:

• การควบคุมความเข้มข้นของ dopant ขึ้นอยู่กับ neutron flux และ irradiation time
• การเกิด activation ของวัสดุ (radioactivity) ซึ่งต้องมีช่วง cooling time
• การสร้างตำหนิจากรังสี (radiation damage) ที่ต้องได้รับการ anneal

ดังนั้น กระบวนการ NTD จึงต้องอาศัยการควบคุมพารามิเตอร์อย่างแม่นยำ และการออกแบบกระบวนการทางความร้อนภายหลังเพื่อฟื้นฟูโครงสร้างผลึก

• หลักการของ Ion Implantation

ในขณะที่ NTD ให้การควบคุมในระดับปริมาตร เทคนิค ion implantation ให้ความสามารถในการควบคุมเชิงตำแหน่งอย่างแม่นยำในระดับนาโนเมตร

ในกระบวนการนี้ ไอออนของธาตุที่ต้องการ เช่น boron, phosphorus หรือ arsenic จะถูกสร้างจากแหล่งพลาสมา และถูกเร่งด้วยสนามไฟฟ้าให้มีพลังงานตั้งแต่ระดับ keV ถึง MeV ก่อนที่จะถูกยิงเข้าสู่วัสดุ

เมื่อไอออนเข้าสู่วัสดุ พลังงานจะถูกสูญเสียผ่านสองกลไกหลัก ได้แก่:

• Electronic stopping: การถ่ายเทพลังงานให้กับอิเล็กตรอน ทำให้เกิด ionization
• Nuclear stopping: การชนกับนิวเคลียส ทำให้เกิด atomic displacement

ผลลัพธ์คือไอออนจะหยุดอยู่ที่ความลึกหนึ่ง ซึ่งเรียกว่า projected range (Rp) และมีการกระจายตัวเป็นโปรไฟล์ลักษณะ Gaussian

• ความแม่นยำเชิงตำแหน่งและการประยุกต์ใช้

ข้อได้เปรียบสำคัญของ ion implantation คือความสามารถในการควบคุม:

• ความลึกของ dopant (ระดับ nm – µm)
• ความเข้มข้นของ dopant
• รูปแบบโปรไฟล์ (through multi-energy implantation)

คุณสมบัตินี้ทำให้ ion implantation เป็นเทคนิคหลักในอุตสาหกรรม semiconductor โดยเฉพาะในเทคโนโลยี CMOS ซึ่งต้องการความแม่นยำในระดับนาโนเมตร

ในอุปกรณ์สมัยใหม่ เช่น:

• transistor ขนาด < 10 nm
• SiC power devices
• high-frequency electronics

การควบคุมตำแหน่งของ dopant เป็นปัจจัยสำคัญต่อประสิทธิภาพและความน่าเชื่อถือของอุปกรณ์

• การเปรียบเทียบและการเสริมกันของ NTD และ Ion Implantation

เมื่อพิจารณาในภาพรวม จะเห็นได้ว่า NTD และ ion implantation มีลักษณะเป็นเทคนิคที่เสริมกัน:

คุณสมบัติ	NTD	Ion Implantation
กลไก	Nuclear reaction	Particle beam
การควบคุม	Bulk	Localized
ความสม่ำเสมอ	สูงมาก	ขึ้นกับ process
ความแม่นยำเชิงตำแหน่ง	ต่ำ	สูงมาก
การใช้งาน	Power devices	Microelectronics

ดังนั้น การเลือกใช้เทคนิคขึ้นอยู่กับลักษณะของอุปกรณ์และความต้องการในการควบคุมสมบัติ

• มุมมองเชิงระบบ: จากการทำอันตรกิริยาสู่การทำงานของอุปกรณ์

เมื่อเชื่อมโยงกลับไปยังแนวคิดของบท จะเห็นได้ว่ากระบวนการควบคุมสมบัติทางไฟฟ้าด้วยรังสีสามารถอธิบายได้ในลักษณะของห่วงโซ่การแปรสภาพ:

Radiation → Nuclear/Atomic Interaction → Dopant Formation/Placement → Electronic Structure → Device Performance

ในบริบทนี้:

• NTD ควบคุม “uniformity” ของระบบ
• Ion implantation ควบคุม “precision” ของโครงสร้าง

ทั้งสองกระบวนการจึงเป็นตัวอย่างที่ชัดเจนของการใช้การทำอันตรกิริยาระดับอะตอมในการออกแบบสมบัติของอุปกรณ์ในระดับระบบ

เทคโนโลยี NTD และ ion implantation แสดงให้เห็นถึงบทบาทของวิทยาศาสตร์นิวเคลียร์และฟิสิกส์ของรังสีในฐานะเครื่องมือในการควบคุมสมบัติของวัสดุในระดับลึกที่สุด

ความสามารถในการควบคุมทั้งในระดับปริมาตรและระดับตำแหน่ง ทำให้สามารถออกแบบอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูงและความน่าเชื่อถือสูงได้

ดังนั้น การควบคุมสมบัติทางไฟฟ้าด้วยรังสีจึงไม่ใช่เพียงกระบวนการทางวัสดุศาสตร์ แต่เป็นหัวใจของการพัฒนาเทคโนโลยีอิเล็กทรอนิกส์สมัยใหม่

6. การดัดแปรพอลิเมอร์ด้วยรังสี: จากกลไกระดับโมเลกุลสู่สมบัติเชิงวิศวกรรม

ในวัสดุพอลิเมอร์ การทำอันตรกิริยาระหว่างรังสีกับสสารมีลักษณะเฉพาะที่แตกต่างจากวัสดุผลึก เนื่องจากโครงสร้างพื้นฐานของพอลิเมอร์ประกอบด้วยสายโซ่โมเลกุลยาวที่เชื่อมโยงกันด้วยพันธะโควาเลนต์ การถ่ายเทพลังงานจากรังสีไอออไนซ์ เช่น รังสีแกมมาหรืออิเล็กตรอนพลังงานสูง จึงส่งผลโดยตรงต่อพันธะเคมีและโครงสร้างของสายโซ่เหล่านี้

เมื่อพอลิเมอร์ได้รับรังสี พลังงานที่ถูกดูดกลืนจะนำไปสู่การแตกพันธะ (bond scission) และการเกิดอนุมูลอิสระ (free radicals) ซึ่งเป็นสถานะที่มีความไวต่อปฏิกิริยาสูง อนุมูลเหล่านี้จะเข้าสู่กระบวนการต่อเนื่องที่สำคัญสองลักษณะ ได้แก่ การเชื่อมโยงสายโซ่ (cross-linking) และ การตัดสายโซ่ (chain scission) ซึ่งมีลักษณะเป็นกลไกที่แข่งขันกัน

การเกิด cross-linking ส่งผลให้สายโซ่พอลิเมอร์เชื่อมโยงกันเป็นโครงข่ายสามมิติ (three-dimensional network) ซึ่งช่วยเพิ่มความแข็งแรงเชิงกล ความทนต่อความร้อน และความเสถียรทางเคมี ในทางตรงกันข้าม การเกิด scission จะทำให้ความยาวของสายโซ่ลดลง ส่งผลให้วัสดุมีความเปราะและสมบัติเชิงกลลดลง

สมดุลระหว่างสองกระบวนการนี้ขึ้นอยู่กับโครงสร้างของพอลิเมอร์ ชนิดของรังสี และปริมาณรังสีที่ใช้ ซึ่งโดยทั่วไปอยู่ในช่วงระดับ kilogray (kGy) การควบคุมพารามิเตอร์เหล่านี้ทำให้สามารถออกแบบสมบัติของวัสดุได้อย่างแม่นยำ ส่งผลให้การดัดแปรพอลิเมอร์ด้วยรังสีกลายเป็นเทคโนโลยีสำคัญในอุตสาหกรรม เช่น การผลิตฉนวนไฟฟ้า วัสดุหดตัวด้วยความร้อน และวัสดุสำหรับสภาพแวดล้อมที่มีความรุนแรง

7. การควบคุมตำหนิในระดับนาโน: วัสดุขั้นสูงและเทคโนโลยีเกิดใหม่

เมื่อความสามารถในการควบคุมการทำอันตรกิริยาของรังสีมีความละเอียดสูงขึ้น การดัดแปรวัสดุจึงขยายขอบเขตจากระดับจุลภาคไปสู่ระดับนาโนและระดับควอนตัม ในบริบทนี้ ตำหนิในโครงสร้างผลึกไม่ได้เป็นเพียงองค์ประกอบที่ส่งผลต่อสมบัติของวัสดุ แต่กลายเป็นหน่วยพื้นฐานของฟังก์ชันการทำงาน

ตัวอย่างสำคัญคือการสร้าง โครงสร้างนาโนแบบรูพรุน (nanopores) จากเส้นทางของไอออนพลังงานสูง (swift heavy ions) ซึ่งสามารถสร้างรอยทางในระดับนาโนเมตรภายในวัสดุฉนวน และนำไปสู่การผลิตเมมเบรนที่มีขนาดรูพรุนควบคุมได้อย่างแม่นยำ ใช้ในงานกรองระดับจุลภาค การวิเคราะห์ชีวภาพ และระบบนาโนฟลูอิดิกส์

อีกตัวอย่างหนึ่งคือการสร้าง ศูนย์ไนโตรเจน–ช่องว่าง (nitrogen-vacancy centers; NV centers) ในเพชร ซึ่งเป็นตำหนิระดับอะตอมที่มีสมบัติควอนตัมเฉพาะ สามารถควบคุมสถานะสปินและอ่านค่าได้ด้วยแสง ทำให้เป็นแพลตฟอร์มสำคัญในเทคโนโลยีควอนตัม เช่น การตรวจวัดสนามแม่เหล็กระดับนาโน และระบบประมวลผลข้อมูลควอนตัม

กรณีศึกษาทั้งสองนี้สะท้อนให้เห็นถึงวิวัฒนาการของการใช้รังสี จากการ “ปรับปรุงสมบัติของวัสดุ” ไปสู่การ “สร้างโครงสร้างและฟังก์ชันใหม่” ในระดับพื้นฐานที่สุดของสสาร

8. การวัดรังสีและการควบคุมกระบวนการ: โครงสร้างพื้นฐานเชิงข้อมูลของระบบวิศวกรรม

แม้ว่ากลไกทางฟิสิกส์จะเป็นตัวกำหนดศักยภาพของการดัดแปรวัสดุ แต่การนำไปใช้ในทางวิศวกรรมจำเป็นต้องอาศัยระบบวัดและควบคุมที่มีความแม่นยำสูง เพื่อให้สามารถแปลงการทำอันตรกิริยาที่เกิดขึ้นในระดับอะตอมไปสู่ผลลัพธ์ที่สามารถควบคุมและทำซ้ำได้

ระบบตรวจวัดรังสี (radiation measurement systems) ทำหน้าที่วัดปริมาณรังสีในรูปของตัวแปรเชิงปริมาณ เช่น ปริมาณรังสี (dose; หน่วย Gray หรือ kilogray) อัตราปริมาณรังสี (dose rate) และสเปกตรัมพลังงาน ข้อมูลเหล่านี้ถูกนำไปใช้ในการควบคุมกระบวนการผ่านระบบ การควบคุมแบบป้อนกลับ (feedback control)

ในระบบอุตสาหกรรม การควบคุม ความสม่ำเสมอของปริมาณรังสี (dose uniformity) เป็นปัจจัยสำคัญที่กำหนดคุณภาพของผลิตภัณฑ์ โดยเฉพาะในกระบวนการที่ต้องการความสม่ำเสมอในระดับปริมาตรหรือระดับพื้นที่

นอกจากนี้ ระบบวัดยังมีบทบาทสำคัญในด้าน

• การตรวจสอบคุณภาพ (quality assurance)
• การรับรองกระบวนการ (process validation)
• ความสามารถในการทำซ้ำ (reproducibility)

ดังนั้น ระบบตรวจวัดจึงทำหน้าที่เป็น โครงสร้างพื้นฐานเชิงข้อมูล (informational infrastructure) ที่เชื่อมโยงระหว่างฟิสิกส์ของรังสีกับผลลัพธ์ทางวิศวกรรมอย่างเป็นระบบ

บทบาทของผู้ปฏิบัติงานจึงไม่เพียงแต่เป็นผู้ควบคุมระบบเท่านั้น แต่ยังต้องมีความเข้าใจในหลักการของการทำอันตรกิริยาระหว่างรังสีกับสสาร การตีความข้อมูลจากระบบวัด และการจัดการด้านความปลอดภัยทางรังสี (radiation protection) อีกด้วย

ดังนั้น ระบบการวัดรังสีจึงมิใช่เพียงเครื่องมือประกอบ แต่เป็น โครงสร้างพื้นฐานเชิงปัญญา (informational infrastructure) ที่เชื่อมโยงระหว่างฟิสิกส์ของรังสีกับผลลัพธ์ทางวิศวกรรมอย่างเป็นระบบ

9. มุมมองเชิงระบบ: การเชื่อมโยงหลายสเกลของการดัดแปรวัสดุ

เมื่อพิจารณาในภาพรวม การดัดแปรวัสดุด้วยรังสีสามารถอธิบายได้ในลักษณะของระบบหลายสเกล (multi-scale system) ที่เชื่อมโยงกระบวนการตั้งแต่ระดับอะตอมไปจนถึงระดับการใช้งานจริง โดยในระดับอะตอม การทำอันตรกิริยาระหว่างรังสีกับสสารก่อให้เกิดตำหนิหรือการเปลี่ยนแปลงเชิงนิวเคลียร์ ซึ่งส่งผลต่อโครงสร้างในระดับจุลภาค เช่น การจัดเรียงตัวของอะตอมและความหนาแน่นของตำหนิ และการเปลี่ยนแปลงนี้จะสะท้อนออกมาในระดับมหภาคในรูปของสมบัติของวัสดุ เช่น ความแข็งแรง ความนำไฟฟ้า หรือสมบัติทางแสง ซึ่งเป็นตัวกำหนดความเหมาะสมในการใช้งานในระบบวิศวกรรม

ในกรอบแนวคิดนี้ การควบคุมพารามิเตอร์ของรังสี เช่น พลังงาน ปริมาณรังสี และชนิดของรังสี เป็นปัจจัยหลักที่กำหนดลักษณะของตำหนิ และนำไปสู่สมบัติของวัสดุในลำดับถัดไป ดังนั้น การออกแบบวัสดุด้วยรังสีจึงต้องอาศัยความเข้าใจเชิงบูรณาการตั้งแต่ฟิสิกส์พื้นฐานไปจนถึงวิศวกรรมระบบ

เพื่อให้เห็นภาพรวมอย่างเป็นระบบ กระบวนการดัดแปรวัสดุสามารถอธิบายเป็นลำดับขั้นได้ดังนี้:

รังสี → การทำอันตรกิริยากับสสาร → การเกิดตำหนิ/การเปลี่ยนแปลงนิวเคลียร์ → การเปลี่ยนสมบัติของวัสดุ → การใช้งาน

ในแต่ละขั้นตอนมีความเชื่อมโยงกันอย่างใกล้ชิด กล่าวคือ ชนิดและพลังงานของรังสีกำหนดรูปแบบของการทำอันตรกิริยา ซึ่งส่งผลต่อชนิดและความหนาแน่นของตำหนิ และสะท้อนออกมาเป็นสมบัติทางกายภาพ เคมี และไฟฟ้าของวัสดุในระดับมหภาค

ในมุมมองเชิงระบบ ระบบตรวจวัดรังสีทำหน้าที่เป็นตัวเชื่อมระหว่างสนามรังสีที่ไม่สามารถมองเห็นได้กับผลลัพธ์ที่สามารถวัด วิเคราะห์ และนำไปใช้งานได้จริง โดยการตรวจวัดที่มีความแม่นยำเป็นเงื่อนไขสำคัญของการควบคุมและการทำซ้ำของกระบวนการ

นอกจากนี้ แนวคิดเชิงระบบยังเอื้อให้สามารถออกแบบกระบวนการได้อย่างเหมาะสม ทั้งการเลือกชนิดของรังสีให้สอดคล้องกับความลึกของการแทรกทะลุ และการปรับพารามิเตอร์เพื่อควบคุมชนิดของตำหนิที่ต้องการ

ดังนั้น การทำความเข้าใจความเชื่อมโยงของกระบวนการตั้งแต่ระดับอะตอมไปจนถึงระดับการใช้งาน จึงเป็นพื้นฐานสำคัญของการพัฒนาวัสดุด้วยเทคโนโลยีนิวเคลียร์อย่างมีประสิทธิภาพและควบคุมได้อย่างเป็นระบบ

การบูรณาการหลายสเกล (multi-scale integration) ซึ่งเป็นหัวใจของการดัดแปรวัสดุด้วยรังสี ทำให้วิทยาศาสตร์นิวเคลียร์ก้าวข้ามจากการเป็นเพียงศาสตร์พื้นฐาน ไปสู่การเป็น “แพลตฟอร์มเทคโนโลยีสำหรับการออกแบบวัสดุ (Materials Engineering Platform)” กล่าวคือ เราไม่ได้เพียง “ศึกษาวัสดุ” แต่สามารถ “ออกแบบและควบคุมวัสดุ” ได้ตั้งแต่ระดับอะตอม  ซึ่งเป็นรากฐานสำคัญของนวัตกรรมวัสดุในศตวรรษที่ 21

• ระดับอะตอม (Atomic Scale)

ในระดับพื้นฐาน รังสีทำอันตรกิริยากับอะตอม ทำให้เกิด

• การแตกพันธะ (bond breaking)
• การกระตุ้นอิเล็กตรอน (electronic excitation)
• การเกิดตำหนิ (defect formation)

ผลลัพธ์คือการเปลี่ยนแปลงใน

• โครงสร้างผลึก
• สถานะพลังงานอิเล็กทรอนิกส์

• ระดับจุลภาค (Microstructural Scale)

เมื่อพิจารณาในระดับโครงสร้างจุลภาค กลไกเหล่านี้นำไปสู่กระบวนการสำคัญ ได้แก่

• Doping → ควบคุมสมบัติทางไฟฟ้า
• Cross-linking → เพิ่มความแข็งแรงของพอลิเมอร์
• Grafting → ปรับแต่งสมบัติผิวและฟังก์ชัน

ผลลัพธ์คือ การออกแบบสมบัติวัสดุได้อย่างเฉพาะเจาะจง (tailored material properties)

• ระดับมหภาค (Macroscopic Scale)

ในระดับการใช้งานจริง การเปลี่ยนแปลงเหล่านี้สะท้อนออกมาเป็น

• สมรรถนะเชิงกล (mechanical performance)
• สมบัติทางไฟฟ้า (electrical performance)
• ความทนทานต่อสภาพแวดล้อม (environmental resistance)

นำไปสู่การใช้งาน เช่น

• อุปกรณ์อิเล็กทรอนิกส์กำลังสูง
• วัสดุทนความร้อน
• ระบบกรองและสิ่งแวดล้อม

ระดับ (Scale)	กระบวนการ (Process)	ผลลัพธ์ (Outcome)
ระดับอะตอม	อันตรกิริยาระหว่างรังสีกับสสาร การเกิดตำหนิ	การเปลี่ยนแปลงสถานะเชิงอิเล็กทรอนิกส์และโครงสร้าง
ระดับจุลภาค	การเจือสาร (doping), การเชื่อมโยงโครงสร้าง (cross-linking), การกราฟต์ (grafting)	การควบคุมสมบัติวัสดุอย่างเฉพาะเจาะจง
ระดับมหภาค	สมรรถนะเชิงหน้าที่ (functional performance)	การประยุกต์ใช้งานในระดับอุตสาหกรรมและเชิงพาณิชย์

10. สรุป: เทคโนโลยีนิวเคลียร์ในฐานะเครื่องมือสร้างนวัตกรรมวัสดุ

จากเนื้อหาที่กล่าวมา จะเห็นได้ว่าเทคโนโลยีนิวเคลียร์มิได้จำกัดบทบาทอยู่เพียงการผลิตพลังงานหรือการวิเคราะห์วัสดุเท่านั้น แต่ยังทำหน้าที่เป็น เครื่องมือเชิงวิศวกรรม (engineering tool) ที่สามารถออกแบบและปรับแต่งสมบัติของวัสดุได้ในระดับอะตอม

จุดเด่นของเทคโนโลยีนี้อยู่ที่ความสามารถในการควบคุมการทำอันตรกิริยาระหว่างรังสีกับสสารอย่างแม่นยำ ซึ่งนำไปสู่การสร้างตำหนิหรือการเปลี่ยนแปลงเชิงโครงสร้างที่มีผลต่อสมบัติของวัสดุโดยตรง ไม่ว่าจะเป็นสมบัติทางแสง สมบัติทางไฟฟ้า หรือสมบัติเชิงกล

ที่สำคัญ เทคโนโลยีดังกล่าวยังสามารถดำเนินการได้โดยไม่จำเป็นต้องใช้สารเคมีเพิ่มเติม ทำให้กระบวนการมีความสะอาดและลดผลกระทบต่อสิ่งแวดล้อม อีกทั้งยังสามารถประยุกต์ใช้ได้ในระดับอุตสาหกรรม ตั้งแต่การผลิตวัสดุอิเล็กทรอนิกส์ขั้นสูง ไปจนถึงวัสดุสำหรับโครงสร้างและสิ่งแวดล้อม

ในบริบทของระบบนิวเคลียร์โดยรวม เทคโนโลยีการวัดและการตรวจจับรังสีมีบทบาทเป็นแกนกลางที่ทำให้กระบวนการทั้งหมดสามารถดำเนินไปได้อย่างมีประสิทธิภาพ ปลอดภัย และสามารถตรวจสอบย้อนกลับได้

ดังนั้น วิทยาศาสตร์นิวเคลียร์จึงควรถูกมองว่าเป็นหนึ่งในเทคโนโลยีพื้นฐานที่สำคัญในการขับเคลื่อนนวัตกรรมวัสดุในศตวรรษที่ 21 โดยเชื่อมโยงองค์ความรู้ด้านฟิสิกส์ วัสดุศาสตร์ และวิศวกรรมเข้าด้วยกันอย่างเป็นระบบ
